全自动烫金机的螺旋传动简介

2020-05-06

  全自动烫金机的螺旋传动简介

  螺旋传动,就是利用螺旋(或称为螺杆、丝杆、螺栓)和螺母间的相对运动来实现的一种传动。它可以把回转运动变为直线运动,印刷机械使用较多,按使用要求媒旋传动可分为以下几种情况:

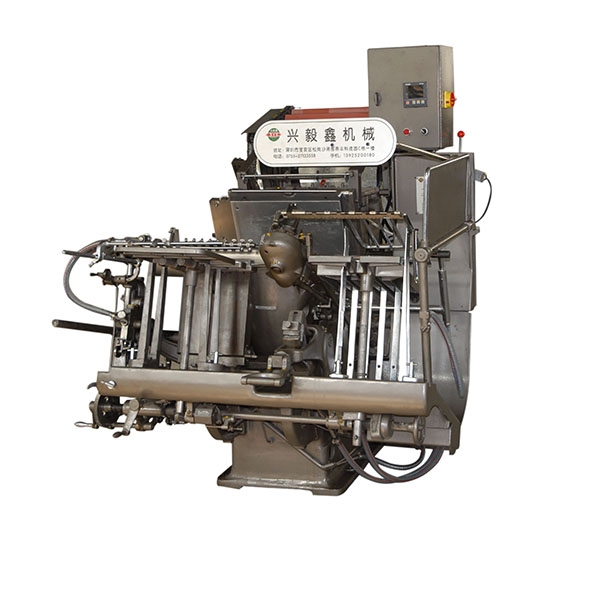

全自动烫金机


  1.螺杆回转(即主动件),螺母作轴向的直线运动(即从动件)。这种蜾旋传动以传递动力为主,用较小的力矩转动媒杆,使螺母产生轴向运动和较大的轴向力。生产上将需要作轴向运动的构件直接与媒母联接,实现生产的目的。印刷机械属于这种传动例子。图8为双刷制纸型机打版台作直线运动局部示意图;图匕为装订磨刀机刀架作直线运动局部示意图。图中螺杆1为主动件,作回转运动,螺母2为从动件,并联接有打版台3或刀架4,刀片5与刀架用螺钉固联。当螺杆1回转时,螺母2及联接在其上的构件一同作轴向的直线运动。

  2.螺母回转(即主动件),螺杆作轴向的直线运动(即从动件)。这种螺旋传动以调节螺杆作轴向移动为主,通过螺杆的轴向移动来实现调节构件位置的目的。在图中螺杆1上,分别联接输纸机构中的后吹风或折页机的折辊轴交。当螺母2回转时,螺杆1作轴向移动,以此调节后吹风和轴套的位置。

  3.螺杆回转并作轴向移动,螺母固定不动。这种螺旋传动一般是把螺母与机架联成一个构件。生产上多用于调节。螺母2均与机架联接成一构件,当螺杆1回转时,它作轴向的移动,以此来调节其它构件的位置。图3为印刷机墨斗,当螺杆1回转时,可调节螺扞的顶沿与项斗钢片1接触的松紧程度,控制油墨11的输出量。图b为印刷机输纸机构中压纸轮压力调节示意图,当螺杆1囬转时,由于螺杆的袖向移动,可以调节杆12的角度,使压纸轮5压力改变。图C为印刷机械中的压力机构,例如烘纸型机中的上压板、单面切纸机压方(即图C中的压板9)、轧书机中的压板等都属于这种压力机构。当热杆1回转时,

  压板9随之下降,实现压力的目的。

  螺旋传动的特点是可以将回转运动转化为直线运动,它结构简单,传动平稳,并能传递较大的功率。在传动过程中,蟫扦(或螺母)转一转,螺母(或螺杆)移动一个导程在单头螺旋中,导程5等于螺距。
